Einfahrt überwachen: Welche Kamera, welche Höhe, welcher Abstand

Zwei Aufgaben, zwei Qualitätsstufen

Wer eine Einfahrt überwacht, will meist wissen, welches Fahrzeug kommt, und ein Kennzeichen erfassen können. Die DIN EN IEC 62676-4:2026-10 ordnet beides verschiedenen Stufen zu.

Welche Stufe gefordert ist, hängt vom Auftrag ab. Diese Seite rechnet mit Feststellen und Ermessen. Begutachten über die ganze Breite einer Einfahrt gibt eine Kamera nicht her: Eine 4K-Kamera hat 3.840 Pixel Bildbreite, auf 4 m verteilt sind das höchstens 960 Px/m. Für 1.500 Px/m müsste der erfasste Bereich auf rund 2,5 m schrumpfen.

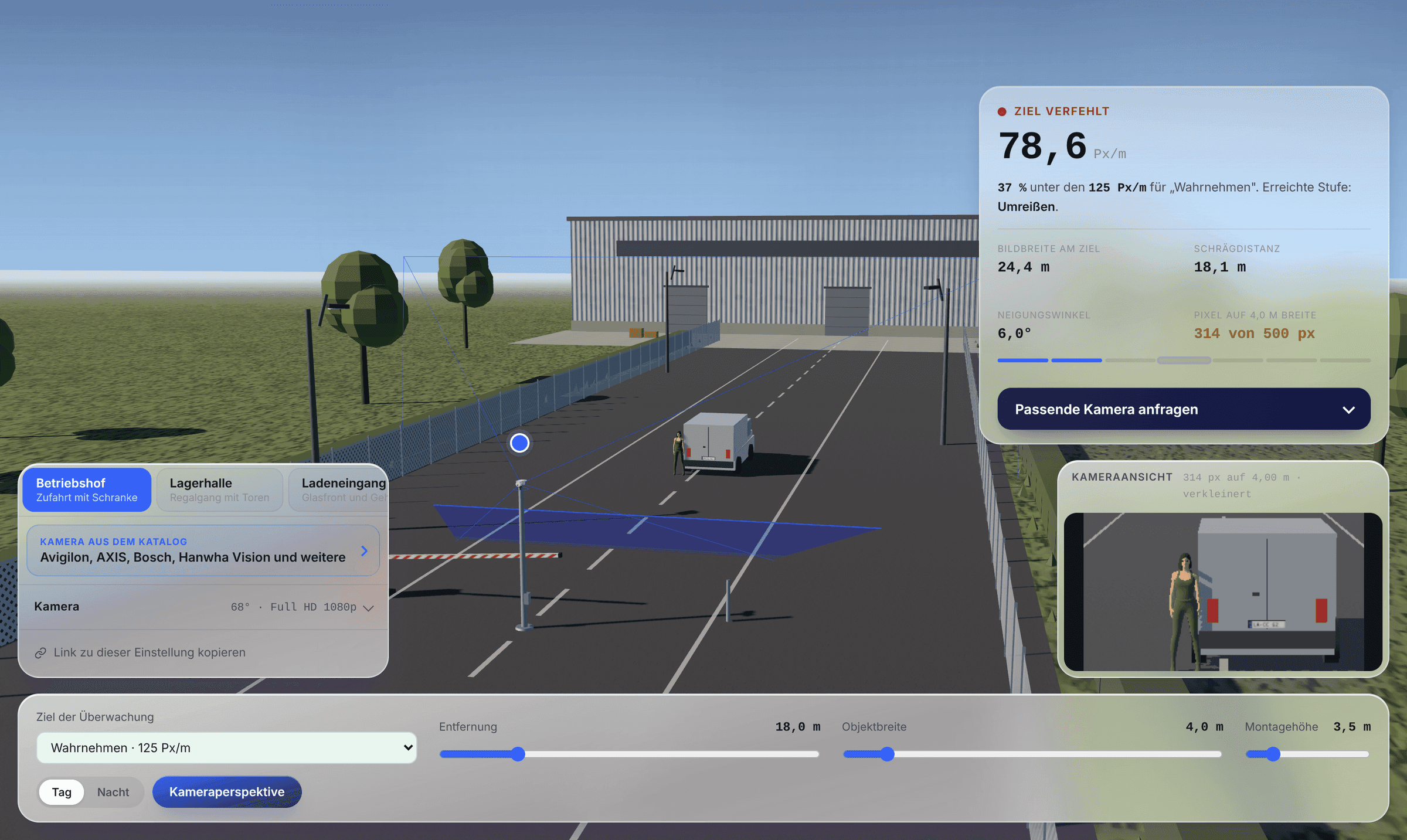

Der Aufbau in der 3D-Szene

Die Szene „Betriebshof“ im cctvfinder zeigt eine Zufahrt mit Schranke. Der Prüfbereich ist 4 m breit, etwa ein Fahrzeug mit etwas Rand. Abstand, Höhe und Breite lassen sich verstellen, die Pixeldichte am Ziel steht sofort daneben.

Die Breite der Einfahrt bestimmt die Pixeldichte

Die Pixeldichte ergibt sich aus der Pixelzahl der Bildbreite geteilt durch die Breite, die das Bild am Ziel zeigt. Soll die Kamera eine 4 m breite Einfahrt ganz zeigen, ist das Ergebnis höchstens so groß wie in der Tabelle. Das ist der günstigste Fall, in dem das Bild genau die Einfahrt ausfüllt.

Für 500 Px/m über 4 m Breite reicht Full HD damit nicht, 4K dagegen deutlich. Für 250 Px/m genügt auch Full HD, wenn das Bild die Einfahrt ausfüllt. Die Kamera muss dazu die richtige Brennweite oder ein Zoomobjektiv haben. Wie sich Sichtfeld und Brennweite zueinander verhalten, steht in einem eigenen Beitrag.

Abstand und Neigungswinkel: höchstens 13°

Die DIN EN IEC 62676-4:2026-10 lässt für die Kamera höchstens 13° Neigung zu. Gemessen wird der Winkel von der Kamera hinunter zum Ziel. Das Werkzeug rechnet mit einer Zielhöhe von 1,6 m. Je höher die Kamera hängt und je näher sie an der Schranke sitzt, desto steiler blickt sie.

Wer die Kamera nahe an die Schranke setzt, um mehr Pixel auf das Kennzeichen zu bekommen, landet schnell über der Grenze: In 3 m Höhe und 6 m Abstand sind es 13,1°. Das Werkzeug zeigt dann einen Warnhinweis. Ein größerer Abstand löst das Problem, kostet aber Pixeldichte, die dann ein engeres Objektiv oder eine höhere Auflösung ausgleichen muss. Mehr dazu im Beitrag zur Montagehöhe.

Nachts zählt das Licht

Die Pixeldichte ist ein geometrisches Maß. Sie sagt, wie viele Pixel auf einen Meter fallen, nicht, ob diese Pixel nachts brauchbar sind. Bei zu wenig oder ungleichmäßigem Licht rauscht das Bild oder verwischt, und die Pixel sind zwar da, aber nicht nutzbar. Das gilt besonders für Kennzeichen.

Wie sich Beleuchtung und Farbtemperatur auf Freiflächen auswirken, steht in zwei weiteren Beiträgen.

Welche Kameras passen

Gerechnet wird mit den Datenblattwerten aus dem Katalog des cctvfinder (26 Modelle), jeweils in der Zoomstellung, die die Breite gerade noch ganz zeigt. Aufgelistet sind je Aufgabe die fünf Modelle, die die Anforderung erfüllen und dabei die knappste Pixeldichte haben. Das sind nicht die teuersten Kameras, sondern die, die gerade reichen.

Das ist eine Rechnung nach Datenblatt und keine Kaufempfehlung. Beleuchtung, Montage und Preis sind darin nicht berücksichtigt.
