Lagerhalle überwachen: Regalgang, Kamerahöhe und Abstand

Zwei Aufgaben, zwei Qualitätsstufen

In der Halle geht es meist um zweierlei: Man will sehen, was im Gang passiert, und man will Personen beurteilen können. Die DIN EN IEC 62676-4:2026-10 ordnet das verschiedenen Stufen zu.

Welche Stufe gefordert ist, hängt vom Auftrag ab. Diese Seite rechnet mit Verfolgen und Feststellen. Die Stufe Verfolgen gehört zu den LPDO-Stufen für großflächige Überwachung, Feststellen zu den HPDO-Stufen, bei denen deutlich mehr Bilddetails gebraucht werden.

Der Aufbau in der 3D-Szene

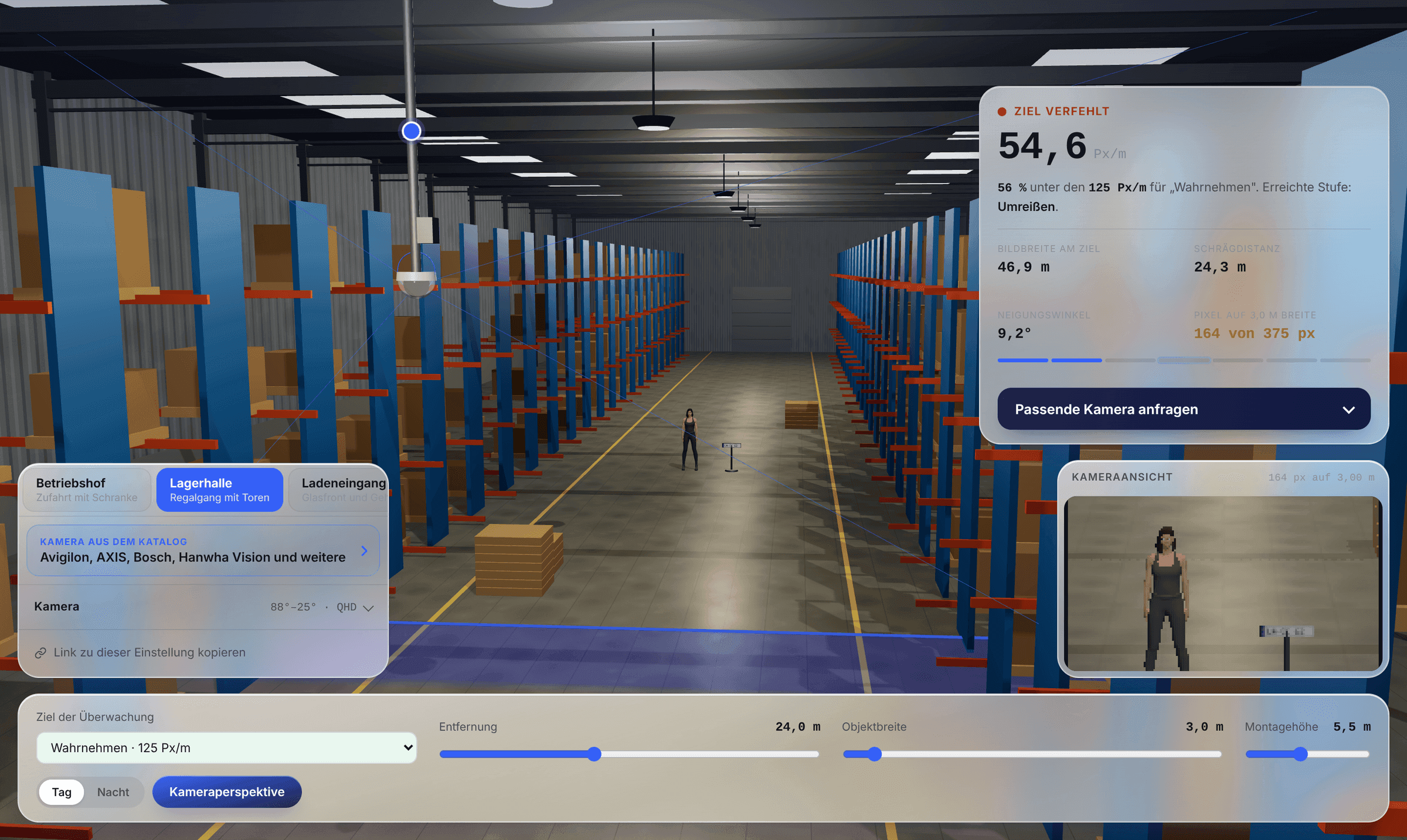

Die Szene „Lagerhalle“ im cctvfinder zeigt einen Regalgang mit Toren. Der Gang ist 3 m breit, die Kamera hängt an der Decke und nicht an einem Mast. Abstand, Höhe und Breite lassen sich verstellen, die Pixeldichte am Ziel steht sofort daneben.

Ein schmaler Gang hilft der Pixeldichte

Die Pixeldichte ist die Pixelzahl der Bildbreite geteilt durch die Breite, die das Bild am Ziel zeigt. Ein Gang von 3 m Breite ist dafür günstig: Zeigt das Bild genau den Gang, ist das Ergebnis höchstens so groß wie in der Tabelle. Das ist der günstigste Fall.

Selbst Full HD liegt also über 250 Px/m, wenn das Bild den Gang ausfüllt. Schwierig wird es erst mit wachsendem Abstand: Die Kamera sieht dann zwar nur noch eine schmale Bahn, braucht aber ein enges Objektiv, damit der Gang das Bild auch ausfüllt. Wie sich Sichtfeld und Brennweite verhalten, steht in einem eigenen Beitrag.

Höhe und Neigungswinkel: höchstens 13°

Die DIN EN IEC 62676-4:2026-10 lässt für die Kamera höchstens 13° Neigung zu, gemessen von der Kamera hinunter zum Ziel. Das Werkzeug rechnet mit einer Zielhöhe von 1,6 m. In einer hohen Halle fällt das ins Gewicht: Je höher die Kamera unter der Decke hängt, desto weiter muss sie vom Ziel entfernt sein.

Eine Kamera in 8 m Höhe darf also nicht auf eine Stelle zielen, die weniger als 27,8 m entfernt ist. Wer ein Ziel in der Nähe braucht, hängt die Kamera tiefer oder nimmt eine zweite Kamera für den Nahbereich. Das Werkzeug zeigt einen Warnhinweis, sobald 13° überschritten werden. Mehr dazu im Beitrag zur Montagehöhe.

Tore und Licht

Die Pixeldichte ist ein geometrisches Maß. Sie sagt nichts darüber, wie gut das Bild bei schwierigem Licht ist. Ein offenes Tor am Ende des Gangs ist bei Tag eine helle Fläche im Bild, und Kameras gleichen so einen Gegenlichtbereich unterschiedlich gut aus. Das lässt sich nicht aus dem Datenblatt rechnen, deshalb gehört ein Test vor Ort dazu.

Wie Beleuchtung und Farbtemperatur sich auswirken, steht in zwei weiteren Beiträgen.

Welche Kameras passen

Gerechnet wird mit den Datenblattwerten der Kameras im cctvfinder, jeweils in der Zoomstellung, die die Breite gerade noch ganz zeigt. Aufgelistet sind je Aufgabe bis zu fünf Modelle, die die Anforderung erfüllen und dabei die knappste Pixeldichte haben. Das sind nicht die teuersten Kameras, sondern die, die gerade reichen.

Das ist eine Rechnung nach Datenblatt und keine Kaufempfehlung. Beleuchtung, Montage und Preis sind darin nicht berücksichtigt.
