Tankstelle überwachen: Welche Kamera, welche Höhe, welcher Abstand

Die Aufgabe: Fahrzeugtyp feststellen

Die DIN EN IEC 62676-4:2026-10 nennt als Beispiel für die Stufe Feststellen, Fahrzeugtyp und -kategorie festzustellen. Dafür braucht das Bild mindestens 250 Px/m. Das ist die Aufgabe, die diese Seite rechnet: Man erkennt, ob an der Säule ein Pkw, ein Transporter oder ein Lkw steht.

Das Kennzeichen braucht mit 500 Px/m die doppelte Pixeldichte. Dieser Fall ist ein anderer und hier nicht gerechnet. Er steht auf der Seite zur Einfahrt.

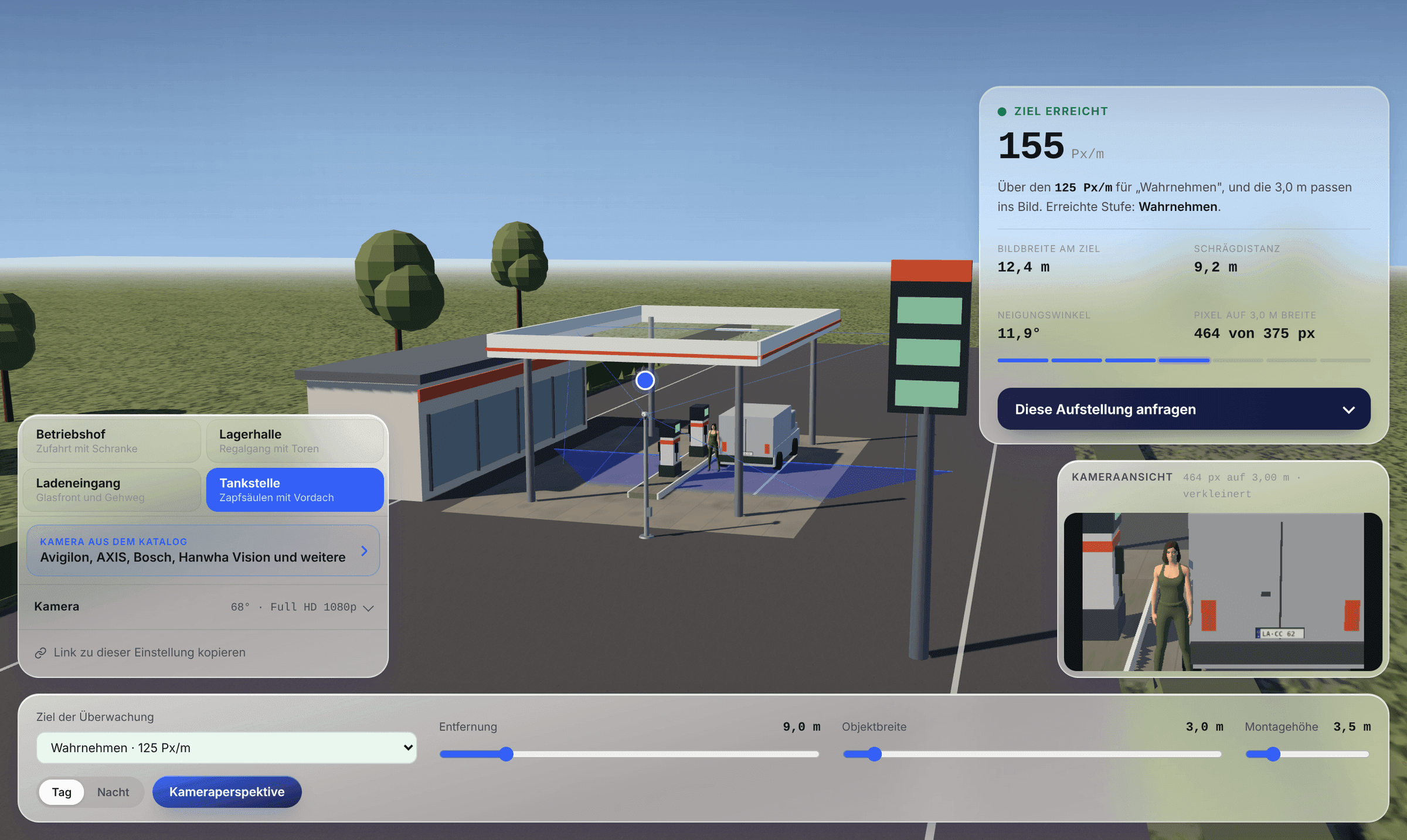

Der Aufbau in der 3D-Szene

Die Szene „Tankstelle“ im cctvfinder zeigt zwei Zapfsäulen auf einer Insel unter einem Vordach, daneben einen Shop und einen Preismast. Das Fahrzeug steht mit dem Heck zur Kamera an der Säule. Der Prüfbereich ist 3 m breit, etwa ein Fahrzeug mit Rand. Das Vordach ist durchscheinend, damit es die Sicht in die Szene nicht verdeckt. Abstand, Höhe und Breite lassen sich verstellen, die Pixeldichte am Ziel steht sofort daneben.

Die Breite des Bildes bestimmt die Pixeldichte

Die Pixeldichte ist die Pixelzahl der Bildbreite geteilt durch die Breite, die das Bild am Ziel zeigt. Zeigt das Bild genau die 3 m, ist das Ergebnis höchstens so groß wie in der Tabelle. Das ist der günstigste Fall.

Für 250 Px/m genügt Full HD also, wenn das Bild das Fahrzeug passend ausfüllt. Fahrzeuge stehen nicht immer mittig an der Säule. Wer mit 4 m Breite plant, hat mehr Spielraum und liegt mit Full HD noch bei 480 Px/m. Wie sich Sichtfeld und Brennweite verhalten, steht in einem eigenen Beitrag.

Abstand und Neigungswinkel: höchstens 13°

Die DIN EN IEC 62676-4:2026-10 lässt für die Kamera höchstens 13° Neigung zu, gemessen von der Kamera hinunter zum Ziel. Das Werkzeug rechnet mit einer Zielhöhe von 1,6 m. Wer die Kamera am Vordach oder an einer Stütze anbringt, hängt sie meist nah an der Säule, und das macht den Winkel steil.

Eine Kamera in 3,5 m Höhe muss also mindestens 8,3 m vom Fahrzeug entfernt sein, damit die Grenze eingehalten ist. Das Werkzeug zeigt einen Warnhinweis, sobald 13° überschritten werden. Mehr dazu im Beitrag zur Montagehöhe.

Nachts: Licht unter dem Vordach, Dunkel dahinter

Eine Tankstelle läuft rund um die Uhr. Unter dem Vordach ist es hell, der Hof dahinter oft deutlich dunkler. Wenn beides im selben Bild liegt, haben manche Kameras Mühe, beide Bereiche gut darzustellen. Das lässt sich nicht aus dem Datenblatt rechnen, deshalb gehört ein Test bei Nacht dazu. Die Pixeldichte allein sagt darüber nichts.

Der Nachtmodus der Szene zeigt, wie sich das Licht unter dem Vordach auf das Bild auswirkt. Wie Beleuchtung und Farbtemperatur sich auswirken, steht in zwei weiteren Beiträgen.

Öffentlicher Raum und Kundendaten

Eine Tankstelle grenzt oft an den öffentlichen Raum, und im Bild erscheinen Kunden und Fahrzeuge. Was erfasst und gespeichert werden darf und was gekennzeichnet sein muss, regelt das Datenschutzrecht. Das klärst du vor der Planung, nicht danach. Dieser Beitrag gibt dazu keine Rechtsauskunft.

Welche Kameras passen

Gerechnet wird mit den Datenblattwerten der Kameras im cctvfinder, jeweils in der Zoomstellung, die die Breite gerade noch ganz zeigt. Aufgelistet sind je Aufgabe bis zu fünf Modelle, die die Anforderung erfüllen und dabei die knappste Pixeldichte haben. Das sind nicht die teuersten Kameras, sondern die, die gerade reichen.

Das ist eine Rechnung nach Datenblatt und keine Kaufempfehlung. Beleuchtung, Montage und Preis sind darin nicht berücksichtigt.
