Ladeneingang überwachen: Welche Kamera, welche Höhe, welcher Abstand

Drei Aufgaben, drei Qualitätsstufen

Wie genau eine Person im Bild sein muss, hängt davon ab, was man damit tun will. Die DIN EN IEC 62676-4:2026-10 unterscheidet das in Stufen, und am Eingang kommen gleich drei davon vor.

Welche Stufe gefordert ist, hängt vom Auftrag ab. Alle drei gehören zu den HPDO-Stufen, bei denen deutlich mehr Bilddetails gebraucht werden. Bei 125 Px/m (Wahrnehmen) kann man Personen noch nicht sicher an charakteristischen Merkmalen unterscheiden.

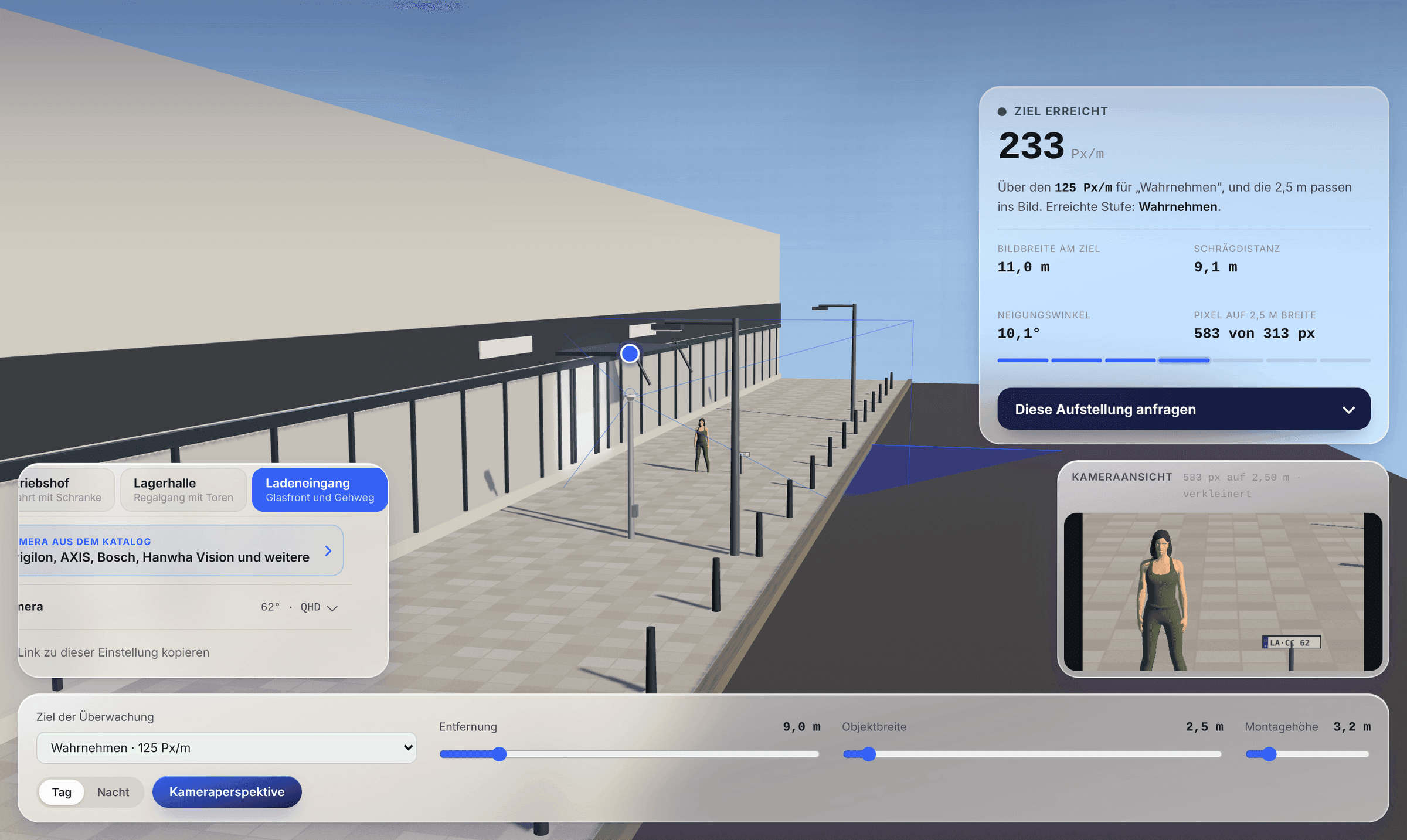

Der Aufbau in der 3D-Szene

Die Szene „Ladeneingang“ im cctvfinder zeigt eine Glasfront mit Eingangstür und den Gehweg davor. Der Prüfbereich ist 2,5 m breit, etwa eine Tür mit Rahmen. Abstand, Höhe und Breite lassen sich verstellen, die Pixeldichte am Ziel steht sofort daneben.

Die schmale Tür hilft: 4K reicht bis 1.500 Px/m

Die Pixeldichte ist die Pixelzahl der Bildbreite geteilt durch die Breite, die das Bild am Ziel zeigt. Zeigt das Bild genau die 2,5 m breite Tür, ist das Ergebnis höchstens so groß wie in der Tabelle. Das ist der günstigste Fall.

Mit Full HD sind 500 Px/m also gut erreichbar, 1.500 Px/m aber nicht. Mit 4K liegt auch Begutachten gerade noch in Reichweite, und zwar nur, wenn das Bild die Tür genau ausfüllt. Eine Reserve gibt es dort kaum. Wie sich Sichtfeld und Brennweite verhalten, steht in einem eigenen Beitrag.

Abstand und Neigungswinkel: höchstens 13°

Die DIN EN IEC 62676-4:2026-10 lässt für die Kamera höchstens 13° Neigung zu, gemessen von der Kamera hinunter zum Ziel. Das Werkzeug rechnet mit einer Zielhöhe von 1,6 m. Am Eingang hängt die Kamera niedrig, und trotzdem kommt man schnell an die Grenze, wenn sie nah an der Tür sitzt.

Eine Kamera in 3,2 m Höhe muss also mindestens 7 m von der Tür entfernt sein, damit die Grenze eingehalten ist. Das Werkzeug zeigt einen Warnhinweis, sobald 13° überschritten werden. Mehr dazu im Beitrag zur Montagehöhe.

Glas, Gehweg und Licht

Eine Glasfront spiegelt. Je nach Tageszeit und Beleuchtung im Laden kann das Bild an der Tür durch Spiegelungen leiden, und das steht in keinem Datenblatt. Ein Test vor Ort mit der geplanten Kamera zeigt es zuverlässig.

Vor dem Laden liegt ein Gehweg, also öffentlicher Raum. Wie weit eine Kamera ihn erfassen darf, regelt das Datenschutzrecht. Das klärst du vor der Planung, nicht danach. Dieser Beitrag gibt dazu keine Rechtsauskunft.

Wie Beleuchtung und Farbtemperatur sich auswirken, steht in zwei weiteren Beiträgen.

Welche Kameras passen

Gerechnet wird mit den Datenblattwerten der Kameras im cctvfinder, jeweils in der Zoomstellung, die die Breite gerade noch ganz zeigt. Aufgelistet sind je Aufgabe bis zu fünf Modelle, die die Anforderung erfüllen und dabei die knappste Pixeldichte haben. Das sind nicht die teuersten Kameras, sondern die, die gerade reichen.

Das ist eine Rechnung nach Datenblatt und keine Kaufempfehlung. Beleuchtung, Montage und Preis sind darin nicht berücksichtigt.
